供應(yīng)玻璃鋼洗車房格柵

　　供應(yīng)玻璃鋼洗車房格柵

　　纏繞完成后，使制品中的樹脂基本固化。固化后，從玻璃鋼管中脫出芯模。連續(xù)式纖維纏繞工藝(屬于連續(xù)法) ：該工藝是管子在運動中通過一個供給樹脂預(yù)浸無捻粗紗，短切玻璃鋼纖維和樹脂砂混合物的供料站，管子是在芯模連續(xù)不斷的前進(jìn)中制成的。

　　離心澆注工藝(屬于定長法) ：在此工藝中，用切斷的玻璃纖維增強(qiáng)材料和砂，喂入固定在軸承上的鋼制模具中，在鋼模一端注入加催化劑的不飽和樹脂，使其浸漬增強(qiáng)材料，在離心力作用下，樹脂置換出纖維及填料中的空氣，從而制造出無孔隙的致密復(fù)合材料，由于離心力的作用管內(nèi)壁形成一個平滑、光潔的富有樹脂的內(nèi)表面層，管材在較高溫度下固化。

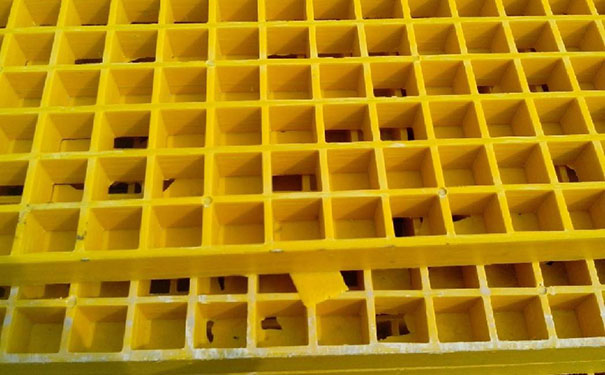

　　洗車房玻璃鋼格柵生產(chǎn)前，需要用樹脂和填料攪拌，然后澆注到模具上。攪拌過程中，如果攪拌時間過短或者填料添加過多，都會攪拌不徹底，存在原料不均勻的現(xiàn)象。另外，澆注完料，需要工人手工拉玻璃纖維絲，然后用工具將玻璃纖維絲壓緊，如果壓的不緊實，樹脂浸透不進(jìn)去，也會存在氣孔現(xiàn)象。

　　纖維、樹脂和界面這是玻璃鋼制品成敗的三項要素。能夠說,但凡玻璃鋼制品呈現(xiàn)事故時,人們皆可從三大要素上找原因。列如某啤酒廠的鋼筋混凝土發(fā)酵池,原系瀝青貼襯,短期用后掉落失效。選用玻璃鋼貼襯,由于原混凝土池外表沒有清洗潔凈,糊后掉落失效,經(jīng)濟(jì)損失巨大。

　　還有一些玻璃鋼廠為下降造價尋求高贏利,竟選用陶土坩堝出產(chǎn)的玻璃纖維,出產(chǎn)的玻璃鋼波形瓦不到半年樹脂便掉落。由于陶土坩堝拉出的纖維外表未經(jīng)處理,玻璃纖維外表有一層蠟?zāi)?使樹脂無法粘牢,細(xì)查看該波形瓦邊緣可見有顯露的玻璃絲,一根根很潔凈,一點膠也粘不上。這種未經(jīng)處理的玻璃布是堅決不能用子啊玻璃鋼上的,假如要用必須經(jīng)高溫脫蠟處理。
