玻璃鋼管道玻璃鋼儲罐

　　玻璃鋼管道玻璃鋼儲罐

　　如何檢測玻璃鋼儲罐樹脂含量的實驗步驟：

　　(1)試樣制備按總則的規定。試驗材料厚度小于5mm時，試樣的厚度取原始厚度;當試驗材料厚度大于5mm時，保持原始厚度，但取其它方向的尺寸等于或小于5mm。

　　(2)試樣外觀檢查按總則規定。

　　(3)試樣用蘸有溶劑的軟布擦拭后進行一下處理①在干燥室防置24h;②80℃干燥2h放入干燥器內冷卻至室溫;

　　(4)在600±20℃茂福爐內加熱坩堝10~20min，然后放在干燥器中，冷卻至室溫，稱重，準確到0.1mg。

　　(5)制備好的試樣放在坩堝中進行稱重，精確到0.1mg;

　　(6)把盛有試樣的坩堝放入茂福爐內進行灼燒：①升溫到350~400℃，半個小時左右，②升溫至600±20℃，直到試樣中的所有碳全部消失。這個時候環氧、聚酯玻璃鋼均需30分鐘左右，酚醛玻璃鋼需要90~120分鐘。

　　(7)把帶有殘余物的坩堝從茂福爐中取出，放在干燥器內冷卻進行稱重精確到0.1mg。

　　(8)重復灼燒，恒溫，冷卻，稱重，知道兩次稱重結果不差1mg為止。

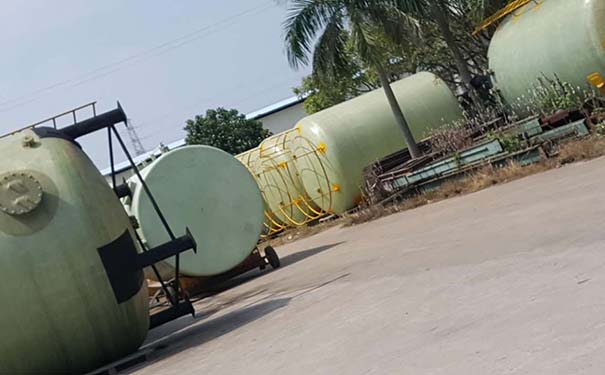

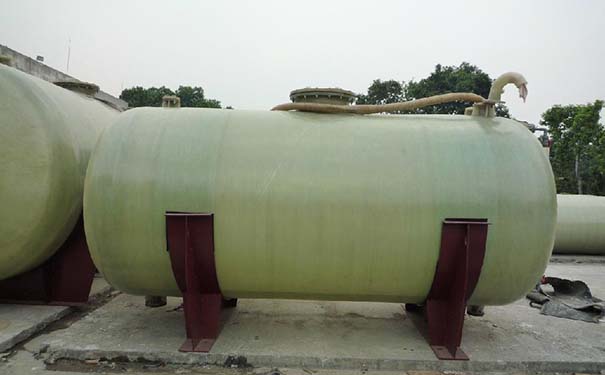

　　玻璃鋼儲罐產品結構組成部分：

　　介質特點: 鹽酸是一種極具揮發性的強酸。濃度在0～38%之間,密度為1.100～1.189Kg/L。

　　容積范圍：0.5m3～100m3均可，現場纏繞制作可達1500m3;

　　內徑范圍：直徑DN600～DN4000?，F場纏繞直徑為4m～25m;

　　法蘭標準：各種標準均可，根據用戶的要求選配;

　　外觀顏色：半透明淺綠色，特殊要求要添加膠衣或色槳改變外觀顏色;

　　固定支腳：可按用戶的要求選配，材質選用玻璃鋼、碳鋼(襯玻璃鋼防腐)或不銹鋼等;

　　安全配件：爬梯、扶欄，材質選用碳鋼(外涂防銹漆)或不銹鋼等;

　　液位配件：玻璃液位計，PVC液位計;

　　其他配件：玻璃鋼儲罐標準配備還需玻璃鋼吸收罐，以滿足環保的要求。

　　1、加固件的尺寸、形狀應按玻璃鋼儲存罐受力情況事先進行設計和選材，然后均勻的布置在壁板上。

　　2、加固件事應前需進行表面處理。如金屬面需除銹、除油;木質件要選用烘干的木材，表面無油脂、油漆或樹脂。

　　3、糊制前先用少量樹脂膩子將加固件粘接在玻璃鋼板的內面上。

　　4、金屬連接件要注意連接孔的定位，如螺孔，則應封閉固化后再打開，防止膠液進入螺孔內。
